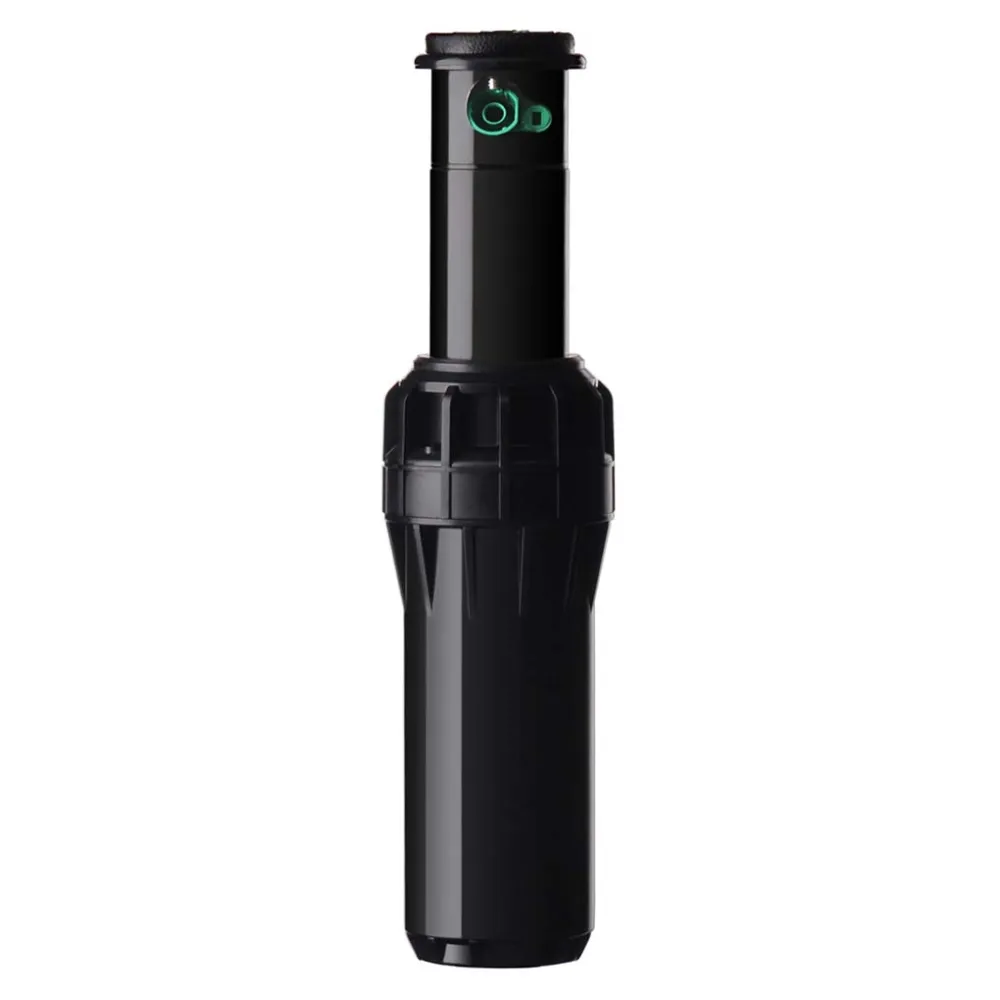

Hunter I-25-04 profesionalni rotacioni rasprskivač

Hunter I-25-04 je robustan, visokoperformansni rotor namenjen zahtevnim aplikacijama gde je potrebna pouzdanost, veliki domet i otpornost na teške radne uslove. Ovaj model je idealan izbor za sportske terene, javne parkove, komercijalne travnjake i sve površine gde je potrebno efikasno i ravnomerno zalivanje na velikim razdaljinama. I-25-04 je poznat po svojoj dugovečnosti, jednostavnom održavanju i mogućnosti rada sa različitim tipovima vode, uključujući i recikliranu vodu.

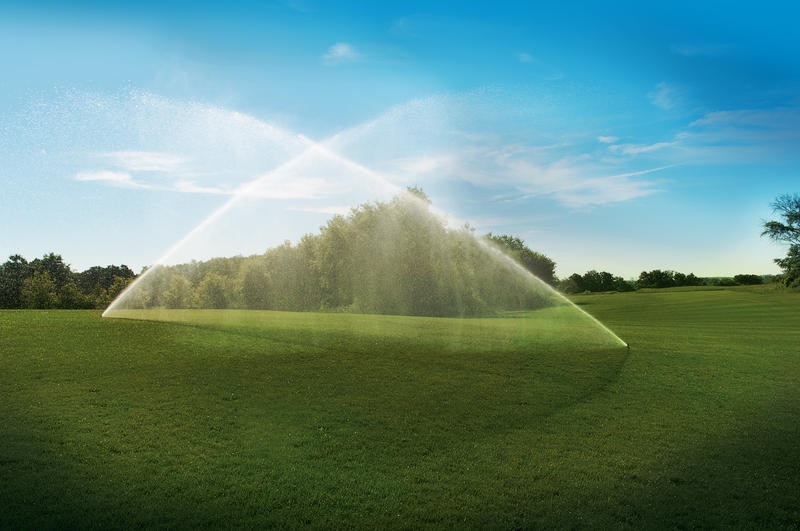

Hunter I-25-04 u radu – maksimalni domet i ravnomerno navodnjavanje

Šta proizvod uključuje

• Telo rasprskivača sa podizačem visine 10 cm (4")
• Set od 11 zamenskih dizni u boji (crvena, siva, žuta, zelena, plava, bež, crna)
• Ugrađeni filter velike površine
• Standardni priključak 1" unutrašnji navoj

Detalji o diznama

• Crvena dizna (15): domet 11,9 m, protok 1,06 m³/h – precizno zalivanje manjih sektora.
• Siva dizna (18): domet 13,4 m, protok 1,31 m³/h – prelazne zone, srednje udaljenosti.
• Žuta dizna (20): domet 14,6 m, protok 1,53 m³/h – veći travnjaci, srednji zahtevi.
• Zelena dizna (22): domet 15,8 m, protok 1,77 m³/h – sportski tereni, javne površine.
• Plava dizna (25): domet 17,1 m, protok 2,10 m³/h – velike otvorene površine.
• Bež dizna (28): domet 18,3 m, protok 2,38 m³/h – maksimalna pokrivenost.
• Crna dizna (30): domet 19,5 m, protok 2,65 m³/h – najšire zone sistema.
• Dodatne dizne (33, 35, 38, 43): domet 20,4–21,6 m, protok do 3,33 m³/h – za specijalne zahteve i ekstremno velike površine.

Namena i benefiti

• Namena: Sportski tereni, javni parkovi, komercijalni travnjaci, aerodromi i velike zelene površine gde je potrebno ravnomerno i pouzdano zalivanje na velikim razdaljinama.
• Benefiti:
  • Veliki domet i izbor dizni za precizno prilagođavanje svakom projektu
  • Izuzetna izdržljivost i otpornost na habanje, pesak i recikliranu vodu
  • Brza i jednostavna zamena dizni i filtera
  • Gumeni poklopac za dodatnu sigurnost i zaštitu od vandalizma
  • Opcionalni nepovratni ventil sprečava curenje na nižim tačkama sistema

Kako funkcioniše

I-25-04 funkcioniše kao rotacioni rasprskivač: pod pritiskom vode, podizač izranja iz kućišta, a mlaz se rotira pomoću snažnog zupčastog mehanizma. Ugao zalivanja se podešava pomoću Hunter ključa na vrhu rasprskivača, a domet i protok se biraju zamenom dizne iz priloženog seta. Veliki filter sprečava ulazak nečistoća i produžava vek trajanja uređaja.

Uputstvo za instalaciju

• Iskopajte rupu i postavite rasprskivač tako da je poklopac u ravni sa površinom travnjaka ili terena.
• Povežite rasprskivač na cevni vod koristeći priključak 1" unutrašnji navoj.
• Izaberite i ugradite odgovarajuću diznu iz kompleta prema potrebama površine i dometu.
• Podesite ugao zalivanja pomoću Hunter ključa (50°–360°).
• Uključite sistem i proverite pokrivenost, po potrebi dodatno podesite domet ili zamenite diznu.
• Redovno čistite filter i proveravajte ispravnost mehanizma.

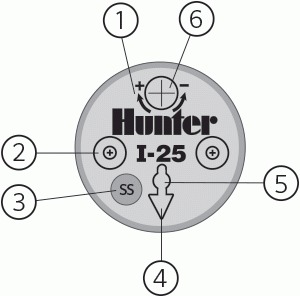

Pozicije mesta podešavanja

1. Smer podešavanja luka
2. Za servis podizača: šraf dostupan kroz membranu ovde (pažnja: pod napetošću opruge)
3. Specifični model
4. Strelica pravca protoka i šraf za pričvršćivanje dizne/podešavanje dometa
5. Utor za podizanje
6. Podešavanje luka

Priprema za podešavanje ugla zalivanja

Povećanje ugla zalivanja

Smanjenje ugla zalivanja

Podešavanje I-25-04

Svi I-25 rasprskivači sa podesivim lukom fabrički su podešeni na približno 180°. Mogu se podešavati u rasponu od 50° do 360°. Podešavanje je moguće izvršiti dok je voda uključena ili isključena, ali se preporučuje da se početno podešavanje obavi pre instalacije.

Priprema za podešavanje ugla zalivanja:

• Koristeći dlan, okrenite mlaznicu ulevo do krajnjeg levog graničnika kako biste završili eventualni prekinuti ciklus rotacije.
• Zatim okrenite mlaznicu udesno do krajnjeg desnog graničnika. Ovo je fiksna strana luka i mlaznicu treba držati u ovom položaju za sva podešavanja luka.

Povećanje ugla zalivanja

• Umetnite ključ (Hunter alat) u otvor za podešavanje.
• Dok držite mlaznicu na desnom graničniku, okrećite ključ u smeru kazaljke na satu. Svaki puni krug ključa povećava luk za 45°.
• Luk možete podesiti između 50° i 360°.
• Ključ će prestati da se okreće ili ćete čuti zvuk zupčanika kada dostignete maksimalni luk (360°).
• Kada je podešeno na 360°, rotor će se neprekidno okretati u suprotnom smeru od kazaljke na satu.

Smanjenje ugla zalivanja

• Umetnite ključ (Hunter alat) u otvor za podešavanje.
• Dok držite mlaznicu na desnom graničniku, okrećite ključ suprotno od kazaljke na satu. Svaki puni krug ključa smanjuje luk za 45°.
• Luk možete podesiti između 50° i 360°.
• Ključ će prestati da se okreće ili ćete čuti zvuk zupčanika kada dostignete minimalni luk (50°).

Podešavanje dometa

• Umetnite šesterostrani deo ključa u zavrtanj za podešavanje radijusa na mlaznici.
• Okrećite zavrtanj u smeru kazaljke na satu da biste smanjili domet, odnosno suprotno od kazaljke na satu da biste povećali domet.

Podešavanje stope padavina

• Ako su neka područja previše vlažna ili suva, stopa padavina može se podesiti zamenom postojeće mlaznice većom (za povećanje) ili manjom (za smanjenje) mlaznice.
